ТРАНСИВЕРЫ

Сообщений 1 страница 30 из 129

1

Распаковка трансивера TS-2000 (K-type).

Удалите верхнюю и нижнюю крышки трансивера. Ослабьте 4 винта, поворотного крепления передней панели и откройте её. Слева Вы увидите вентилятор, внизу справа от него, на печатной плате установлены резисторы - перемычки смотрите фото:

  Удалите R52, чтобы распаковать RX частоту. Удалите R53, чтобы распаковать TX частоту.
Удалите R54, чтобы распаковать: Репитерный режим, дистанционное управление - "Sky Command" и т.п..
Кстати, резисторы R52 и R54 уже были удален (K-type) приемо-передатчике производителем.
Соберите трансивер в обратной последовательности, и подключите к блоку питания. Обязательно при первом включении обнулите процессор (нажав и  удерживая кнопку [A=B] при включении трансивера). При этом, все записанные ранее памяти и установки меню, обнулятся на заводские установки по умолчанию!
После модификации, диапазон передачи: 1.705-30MHz, 49-54MHz, 142-152MHz, 420-450MHz.

+1

2

Распаковка трансивера IC-746 на передачу.                                                                                                                                                Открутите двенадцать винтов крепления нижней крышки трансивера и снимите её. Обратите внимание на область в районе процессора "ICOM HD6433042SF" выделенную красным цветом, смотрите фото: 1 .  Далее найдите рядом колонку диодов и удалите выделенные красным цветом, смотрите фото: 2 . Соберите трансивер, подключите питание и проделайте операцию "FULL RESET".  Для этого необходимо нажать на передней панели трансивера кнопки [F-INP] + [M-CL] и удерживая их, включить трансивер кнопкой [POWER]. Все, теперь Ваш трансивер способен работать как мощный "ГСС" для настройки антенн, в диапазоне КВ: 100 KHz - 60 MHz, и УКВ: 118 MHz - 176 MHz.  Внимание! Работоспособность встроенного антенного тюнера, гарантированна только в участках любительских диапазонов...

+1

3

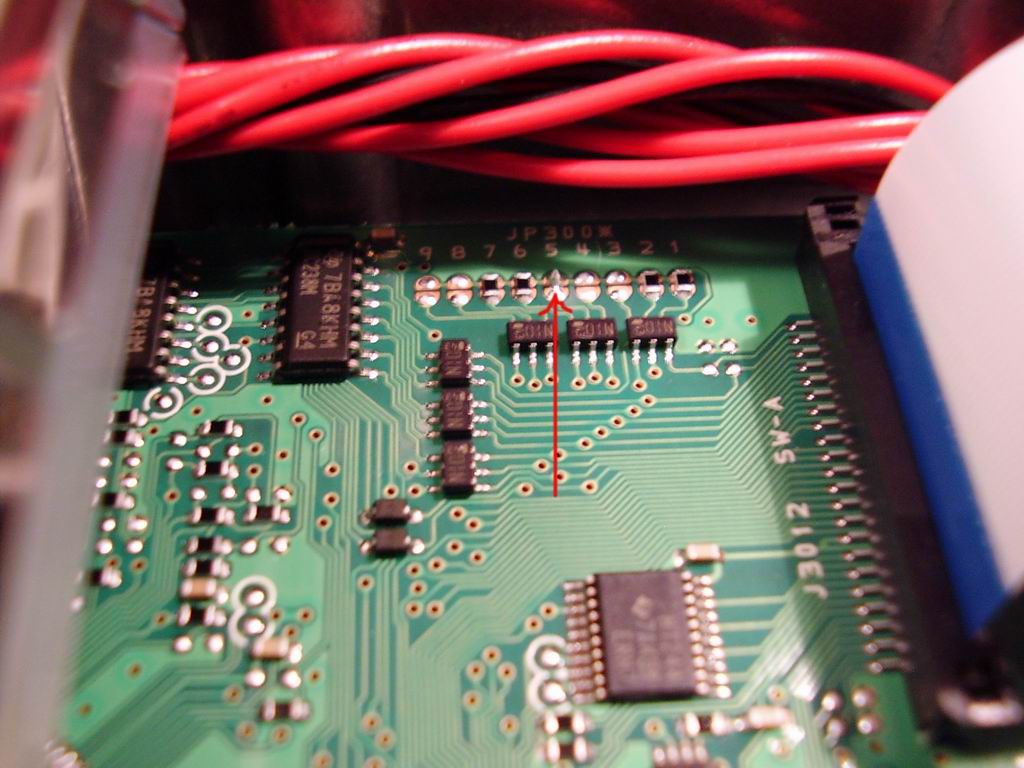

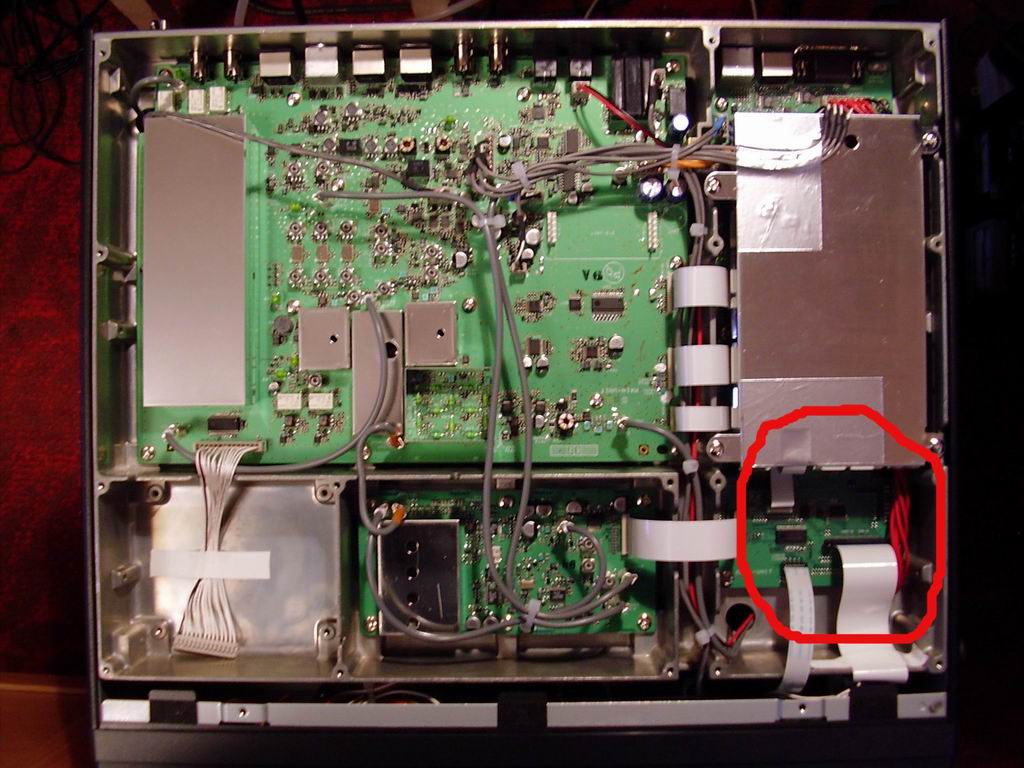

Распаковка трансивера FT-950                                                                                                                                                                                  При необходимости можно расширить диапазон  работы передатчика трансивера, как это сделать практически читайте ниже:

а) Запишите на бумаге все Ваши установочные параметры "Системы меню", поскольку все они будут потеряны после сброса центрального процессора.

б) Отключите трансивер от источника питания и антенно-фидерных устройств до окончания этой модернизации.

в) Соблюдайте правила безопасности от статического электричества, применяйте низковольтный, заземленный электрический паяльник.

г) Снимите нижнюю крышку трансивера и расположите его передней панелью к себе, в правом переднем углу вы увидите 9 перемычек, маркированных от номера 1 по номер 9. Добавьте электропаяльником перемычку на "штифте" под номером 5.

д) Соберите трансивер в обратной последовательности, подключите заземление, питание и антенны.

е) Сделайте полный сброс процессора, для этого удерживая кнопки "FAST"  и "LOCK" нажмите клавишу включения трансивера "POWER" в положение "ON". Теперь Ваш трансивер можно использовать в качестве мощного генератора при настройке антенн в диапазоне 1.8-30Mhz и 50-54Mhz.

https://forumupload.ru/uploads/000e/68/1a/10/t385946.jpg

https://forumupload.ru/uploads/000e/68/1a/10/t743469.jpg

+1

4

FT-857, FT-897 раскрытие диапазонов
FT857D раскрывается на передачу точно так же, как и FT897D.
Откручиваем все шурупы, удерживающие верхнюю крышку (не забудьте по бокам), выдёргиваем внутренний разъём громкоговорителя, снимаем крышку.
Ищем месторасположение перемычек:

Перемычки
1 - запаять,
2 - запаять,
3 - запаять,
4 - не трогаем,
5 - не трогаем,
6 - запаять,
7 - убрать SMD элемент,
8 - не трогаем,
9 - не трогаем.
Обратите внимание, что на седьмой перемычке установлен SMD элемент: его можно выпаять целиком, а можно просто приподнять с одной стороны.
После закрываем крышку, и удерживая кнопки F и V/M включаем трансивер.

+1

5

Раскрытие диапазона и увеличение выходной мощности
Alinco DJ-S41CQR
Чтобы раскрыть частотный диапазон рации Alinco DJ-41CQR  растрыть корпус радиостанции, удалить резистор R210. При одновременно нажатых кнопках "FUNC" и "V/M" включить питание радиостанции.

2 Для того, чтобы увеличить выходную мощность с 10 mW до 1000 mW (при напряжении питания 12В), нужно замкнуть плщадки A и B как показано на рисунке.

При раскрытии частотного диапазона и увеличении выходной мощности рация Alinco DJ-41CQR имеет следующие характеристики:

Процессор раскрывается на 400,000~499.995 МГц.

ГУН нормально работает на частотах:
Прием: 400-480 МГц

Чувствительность приемника:
400~420 - 0,40~0,20 мкВ
400~460 - 0,16 мкВ
460~480 - 0,20~0,40 мкВ

3. Чтобы перевести радиостанцию в канальный режим нужно запрограммировать каналы согласно инструкции, затем удалить резистор R209.

+1

6

Раскрытие диапазона приема и передачи рации Kenwood TK-K4AT                                                                                                                         Потребуется паяльник с тонким жалом и флюс и желательно зубочистку, т.к. детали мелкие.

Разбираем станцию Kenwood TK-K4AT

Необходимо перепаять одни SMD резистор в 47 кОм с одного места на другое как показано ниже на картинке.

После перепайки. Перезагружаем станцию полным сбросом ( смотрим инструкцию ), да каналы придется забивать по новой.

В итоге получается - RX/TX примерно - 380...~519.995 Мгц
Дополнение:  Аппаратный сброс - держать нажатой клавишу "E" при включении питания на протяжении 5 сек.

+1

7

Раскрытие RX/TX для IC-7200                                                                                                                                                                         На плате Logic unit
Для полного раскрытия на приём удалите D52, D53, D54 и D55

Для полного раскрытия на передачу добавьте D50, D63 и удалите D48, D49, D51

Только для 5 Мгц диапазона удалите D59

Для 7 Мгц диапазона (7.0 – 7.2 Мгц) удалите D57

Для 7 Мгц диапазона (7.0 – 7.3 Мгц) удалите D58

+1

8

раскрытие Midland CT 400                                                                                                                                                                               1. Нажать и удерживать MENU + MONI - включить радиостанцию (на дисплее отобразится SELF).
2. Набрать 5858.
3. На дисплее отобразится рабочий диапазон (430-440 по умолчанию).
4. Ввести новые значения 400-470.
5. Нажать ввод для подтверждения (на дисплее отобразится SELF).
6. Теперь выключить и включить радиостанцию.

Получаем вместо 430-440 будет 400-470.                                                                                                                                                         Основные характеристики:
Диапазон частот 400-470Мгц
Число каналов 128
Количество частотных кодировок 50 CTCSS, 104DCS
Мощность передатчика 4 Ватта
Радиус действия до 15 км.
Диапазон температур -20 + 50 С
Питание Li-Ion(1200мАч) 7,4в
Вес 200 г (без аккумулятора)
Габариты,мм 100 х 58 х 33

+1

9

Инструкция по раскрытию Midland G7 по мощности                                                                                                                                                                                                                                                                                                                                                                               Для разборки аппарата достаточно открутить 4 шурупа:
Аккуратно снять заднюю крышку. Найти три заветные перемычки:

Разомкнуть их. Собрать корпус, закрутить шурупы и наслаждаться!
До модификации Midland G7 - просто образец законопослушности: было полватта на PMR, и почти ничего на LPD, стрелка прибора даже не шевелилась, а дальность связи была совсем незначительна.
Все раскрытые  экземпляры после модификации выдавали на LPD около 2 Ватт, на PMR - не более 1.5 Ватта . Мощность через меню не переключалась, нагрев радиатора при передаче был очень значителен! Так что не стоит увлекаться длительными переговорами на раскрытых станциях...

+1

10

И от меня спасибо Алексей, где то лазить по сайтам , искать в каждом по крупинке , когда здесь все в одном флаконе ,очень надеюсь, что тебя здесь поддержат и будут скидывать хоть двадцатилетней давности такое инфо, старое еще ценнее чем новое, некоторых сайтов давно уже нет.

0

11

РАСКРЫТИЕ TS-440S

1.Снимаете обе крышки (верхнюю и нижнюю).

2.Откручиваете два правый и левый верхние боковые винты, крепящие шасси передней  панели, и отбрасываете ее вперед на себя (панель будет держаться на нижних боковых винтах (предварительно их ослабьте)). Увидите экран из блестящей жести - аккуратно снимите его.

3.Если трансивер расположить к себе лицевой частью, то  под экраном в нижнем левом углу вы увидите два ряда диодов, а между ними миниатюрный переключатель.

Плата CONTROL UNIT.

Для раскрытия передачи на все диапазоны (1,5-30 МГц):

В нижнем ряду найдите диод номер 80 (на плате он подписан и стоит первым слева).

Аккуратно маленькими кусачками или маникюрными ножницами перекусите его верхний вывод.

Для включения отображения десятков Гц :

Если у Вас цифровая шкала не показывает десятки Гц - так же поступите с диодом номер 66 (он находится верхнем ряду).

Для раскрытия на передачу в АМ:

В нижнем ряду найдите диод номер 77, 78, 79 (возможно, что 77 и 78 уже перекушены - не беда, перекусите только 79).

Аккуратно маленькими кусачками или маникюрными ножницами перекусите его верхний вывод.

Для регулировки выходной мощности в SSB ручкой CAR:

На верхней плате (под верх крышкой, где стоят опц. фильтры) найдите диод  49-он стоит чуть левее середины платы, очень маленький, между двумя разъемами, вертикальный и удалите его. Теперь ручкой CAR будете регул мощность в SSB, хотя регулировка ни очень линейна, но не забывайте, при настройке тюнера мощность должна быть установлена не менее 15 Вт, иначе тюнер будет неправильно настраиваться.

Для настройки девиации в режиме ЧМ:

На плате под нижней крышкой подстроечный резистор VR6 (Будьте внимательны!!) влияет на девиацию в режиме FM.                                                                                                                                                                                                                                                                                                     Полезные ссылки на ресурсы Интернета по трансиверу TS440S

+1

12

РАСКРЫТИЕ Quansheng TG-6A                                                                                                                                                                            РАСКРЫТИЕ станции производится через пункт мню 21.

входим в MENU 21 ,затем жмем еще раз кнопку MENU и вводим ******** (код)

200899 -код для раскрытия.

после ввдения кода нажмите меню ,затем # и введите минимальную частоту ,а затем максимальную.

При  введении кода 20080605 будет активировано программирование радиостанции с компьютера.

+1

13

Раскрытие радиостанции FT-2800                                                                                                                                                                  1. Отверните винты на нижней панели и снимите ее.
2. Справа на печатной плате передней панели Вы увидите 3 пары контактных площадок.
3. Только правая пара контактных площадок замкнута производителем. Разомкните ее.
4. Вам необходимо замкнуть только среднюю пару контактных площадок и разомкнуть все остальные.
5. Необходимо сделать станции RESET. Для этого нажмите одновременно кнопки [MHz] [Rev] [LOW] [D/MR] на передней панели и, удерживая их включите радиостанцию.
6. Нажмите кнопку [D/MR].
7. Новый диапазон TX и RX будет от 137.000MГц до 174.000MГц.

+1

14

rw6hhh написал(а):

И от меня спасибо Алексей, где то лазить по сайтам , искать в каждом по крупинке , когда здесь все в одном флаконе ,очень надеюсь, что тебя здесь поддержат и будут скидывать хоть двадцатилетней давности такое инфо, старое еще ценнее чем новое, некоторых сайтов давно уже нет.

Леша не нахожу я многого этого на сайтах, с такими подробностями, некоторых местных "профи" уже задело, давай побольше, я этим займусь, и уж точно намного дешевле будет.

0

15

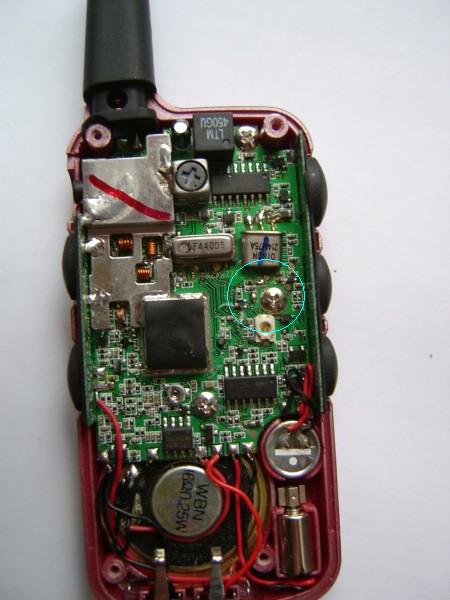

Alan 777 :: раскрытие по мощности и диапазонам

1. Снять прищепку, аккумулятор.

2. Открутить 4 винта крепления.

3. Снять заднюю крышку.

4. Найти перемычки.

https://forumupload.ru/uploads/000e/68/1a/10/t126859.jpg

https://forumupload.ru/uploads/000e/68/1a/10/t126859.jpg


5. Снять все (2)

6. Собрать обратно.

И будет Вам счастье.

P.S. Положение перемычек:

___ jpover1___|____j_pover1

замкнуто_____|_замкнуто______|_LPD (L)

замкнуто_____|_раззомкнуто___|_PMR (H/L)

раззомкнуто__|_замкнуто______|_PMR (H/L) LPD (L)

раззомкнуто__|_раззомкнуто___|_PMR (H/L) LPD (H/L)

+1

16

Yaesu VX-5R :: раскрытие диапазона приема и передачи                                                                                                                     Радиостанции продаются с принудительно ограниченными диапазонами на прием и передачу, точные границы которых зависят от правил региона, для которого предназначенна конкретная партия. Как правило - на передачу открыты только радиолюбительские частоты. Однако, изначально станции сделаны с более широким рабочим диапазоном. Для снятия ограничений необходимо проделать весьма несложную операцию:
1. Снять аккумулятор, отклеить черную пластину, закрывающую гнездо для установки барометра (если барометр установлен, его необходимо аккуратно снять).
2. На видимом участке платы слева внизу есть 8 маленьких перемычек. В зависимости от версии некоторые из них соединены. Для раскрытия диапазона необходимо разделить 4-ю перемычку. Также для некоторых серий желательно разделить 5ю, если она соединена:
3. После этого радиостанция собирается в обратном порядке и полностью перезагружается удержанием в момент включения кнопок [MR], [VFO] и [4].

Внимание! При перезагрузке стираются все ранее сделанные пользователем изменения настроек, а также каналы памяти.

+1

17

Раскрытие Wouxun KG-UVD1                                                                                                                                                раскрытие на передачу
1. нажмите и удерживайте клавишу [6] и включите питание трансивера
2. на экране появятся два прочерка
3. введите код: 953708
4. вновь появятся два прочерка
5. введите последовательность: 138174400470

раскрытие на прием
1. намите и удерживайте клавишу [9] и включите питание трансивера
2. на экране появятся два прочерка
3. введите код: 051266
4. вновь появятся два прочерка
5. введите последовательность: 138174400470

+1

18

DR-130
==============

1. Введение

Благодарим Вас, что приобрели трансивер ALINCO DR-130 VHF LOW FM. Радиостанции и другая продукция фирмы ALINCO заслужено считаются одними из лучших в мире. Ваш трансивер - DR-130 произведен по самой передовой технологии, тщательно испытан и проверен на заводе. Трансивер будет соответствовать вашим потребностям долгие годы.
2. Новые возможности
DR-130 - сочетает в себе самые передовые достижения науки и техники. Наша философия в компании АЛИНКО направлена на разработку новых возможностей для удобства пользователя и включает в себя следующее:
• Инкодер системы CTCSS на 50 тонов входит в стандартную комплектацию. Для обеспечения селективного приема отдельно может быть приобретен декодер (плата тонального шумоподавления EJ-20U).
• Передача тонального сигнала 1750 Гц.
• Возможность расширения памяти до 100 каналов (при дополнительно установленной плате расширения памяти EJ-19U).
• Программируемое сканирование каналов, с пропуском незадействованных каналов, В режиме сканирования незаполненные ячейки памяти исключаются из цикла сканирования. Это значительно повышает скорость сканирования, особенно при установленной плате расширения памяти.
• Таймер ограничений времени передачи может быть установлен в соответствии с требованиями пользователя
3. Принадлежности
Стандартные принадлежности
• Ручной микрофон (Конденсаторного типа)
• Кронштейн для крепления в автомобиле.
• Крепежный комплект (4 черных винта, 4 винта, 1 ключ, 4 комплекта шайб и гаек, 2 предохранителя)
• Шнур питания.
• Заглушки на кнопки (для закрытия кнопок ТОТ, VFO/.M, CALL)
Дополнительные принадлежности:
• EJ-19U Плата расширения памяти (100 каналов)
• EJ-20U Декодер тонов CTCSS
4. Установка трансивера
Установка автомобильной антенны:
Для установки антенны требуется коаксиальный кабель с волновым сопротивлением 50 Ом. Автомобильная антенна требует надлежащего крепления для нормальной работы. Внимательно прочитайте инструкцию изготовителя антенны по установке. После установки антенны убедитесь в надежности кабельных соединений и что коэффициент стоячей волны (КСВ) не превышает допустимых пределов. Большой КСВ или плохое соединение, могут привести к серьезной неисправности трансивера.
Внимание: Мощные источники высокочастотных излучений вблизи трансивера могут привести к его неисправности. Убедитесь в отсутствии таковых перед включением.
Установка в автомобиль
1. Расположение: трансивер может быть установлен в любом месте вашего автомобиля, где органы управления и микрофон будут легко доступны, и трансивер не будет мешать управлению автомобилем.
2. Подключение питания: трансивер может работать от любого регулируемого источника питания напряжением 12 или 13,8 В с заземленным минусом. Кабель питания следует подключать напрямую к аккумуляторной батарее, для уменьшения помех от систем зажигая.
Инструкция ALINCO
Установка на базовой станции:
Используйте блок питания, обеспечивающий напряжение 13,6. В при длительном потреблении тока 15 А Подключите красный провод кабеля питания к положительному выводу блока питания, а черный - к отрицательному.
5. Технические характеристики
Общие параметры:
Диапазон частот 37.000-48.000 МГц
Шаг сетки частот 5,10,12.5,15,20,25 кГц
Импеданс антенны 50 Ом, несимметричная
Напряжение питания 13,8 В ±10% постоянного тока
Потребляемый ток
- Прием: меньше 800 мА при закрытом Шумоподавителе
- Передача приблизительно 6 А при высокой мощности
Размеры 140 х 40 х 154 мм
Вес 860 грамм
Передатчик
Выходная мощность Высокая: 15 Вт, Низкая: 1 Вт
Тип излучения F3E (ЧМ)
Система модуляции Частотная модуляция с переменным реактивным   сопротивлением Максимальная девиация частоты ±5 кГц
Внеполосное излучение Лучше -60 дБ относительно несущей
Микрофон Эректретный конденсаторный
Режим работы Симплексный/полудуплексный
Разнос частот От 0 до 15.995 МГц
Приемник
Схема приемника - Супергетеродин с двойным преобразованием частоты
Промежуточные частоты - Первая: 10.7 МГц, Вторая: 455 кГц
Чувствительность -16 дБмк при соотношении сигнал/шум 12дБ (SINAD)
Избирательность ±6 кГц по уровню -6 дБ, ±15 кГц по уровню -60 дБ
Выходная мощность УНЧ Не меньше 2.5 Вт при 10% искажений
Сопротивление динамика 8 Ом
Емкость памяти 100 каналов
Функции
Реверс частот REV
Таймер ограничения времени ТОТ передачи
Приоритет PRI
Смещение частоты передачи SHIFT
Шаг сетки частот CH.SP
Сканирование UP/DOWN (на микрофоне)
Не прослушиваемые тона CTCSS инкодер (декодер поставляется отдельно)
Переключение мощности H/L
Переключение по МГц MHz
Вторичные функции F
Переключение частота / память VFO/M
Вызывной канал CALL
Блокировка кнопок LOCK
6. Органы управления и функции
Передняя панель
<>
1. Основная ручка настройки. Основная ручка настройки может вращаться в обоих направлениях для установки частоты приема / передачи, номера канала, смещения частоты передачи и не прослушиваемых тонов.
2. Индикатор приема/передачи. Во время приема индикатор светится зеленым цветом, а во время передачи - красным.
3. Регулятор громкости. Поворачивайте регулятор по часовой стрелке для увеличения громкости, и против часовой - для уменьшения.
4. Регулятор шумоподавителя. Регулятор используется для устранения шума при отсутствии принимаемого сигнала. Регулятор поворачивают по часовой стрелке до срабатывания порога шумоподавления.
5. Кнопка МГц/H-L Кнопка используется для переключения частот с шагом 1 МГц, Через кнопку вторичных функций переключает выходную мощность Высокая/Низкая.
6. Выключатель питания. Нажмите для включения питания трансивера, повторно - для выключения.
7. Кнопка F/MONI Нажатие на эту кнопку активирует вторичные функции остальных кнопок (описаны курсивом в этом руководстве). Удерживание кнопки в нажатом состоянии более 0.5 секунды открывает шумоподавитель для прослушивания слабых сигналов.
8. Кнопка REV/PR1 Реверс частот используется для того, чтобы частоту приема сделать частотой передачи, а частоту передачи частотой приема в полудуплексном режиме (при работе в репитерном канале) Через кнопку вторичных функций активизирует режим приоритета, позволяя периодически прослушивать приоритетный канал.
9. Кнопка Т. SQ/LOCK Служит для выбора не прослушиваемых тонов Вторичной функцией этой кнопки, является включение/выключение блокировки кнопок.
10. Кнопка TOT/SHIFT С помощью этой кнопки задается время непрерывной передачи (Таймер ограничения времени передачи не работает, если передача ведется с CTCSS тоном при ни установленной плате EJ-20U). Вторичная функция этой кнопки служит для задания величины разноса и направление разноса частот.
11. Кнопка VFO/M / MW Кнопка VFO/M переключает трансивер между режимом ГПД (генератор плавного диапазона) и режимом памяти. Вторичной функцией этой кнопки является запись выбранных параметров в каналы памяти.
12. Кнопка CALL/CH.SP Эта кнопка служит для вызова из памяти Вызывного канала.Через кнопку вторичных функций задается шаг сетки частот. Если при нажатой кнопке CALL/CH.SP включить питание трансивера, то кнопка приобретает функцию Тонального импульса 1750 Гц. Чтобы вернуть ей предыдущие функции следует повторно при нажатой кнопке CALL/CH.SP включить питание трансивера.
13. Разъем микрофона Подключите микрофон к этому разъему.
14. 15. Кнопки UP и DOWN Служит для последовательного переключения частот - в режиме ГИД: каналов • в режиме памяти; направления разноса частот, тонов CTCSS. шага сетки частот и других режимах.
16.Кнопка РТТ Кнопка включения передатчика.
Задняя панель
17. Гнездо для подключения антенны. Используйте разъем, PL259 сопротивлением 50 Ом.
18. Разъем питания. Подсоедините имеющийся кабель питания к этому разъему.
19. Гнездо внешнего громкоговорителя В случае, необходимости можно подключить внешний громкоговоритель с сопротивление в 8 Ом.<>
Дисплей
1. FUNC Этот символ появляется посла нажатия на кнопку F и указывает на то, что активируются вторичные функции кнопок.
2. ENC Кодирование тона CTCSS, Выбранный тон будет передаваться в эфир вместе с основной несущей.
3. DEC Декодирование тона CTCSS. служит для избирательного приема. Поступающий тон будет приниматься и декодироваться. Эта функция дополнительная, в стандартной комплектации она не задействована.
4. + Этот значок появляется в случае, если выбрано положительное смещение частоты передачи.
5. - Этот значок появляется в случае, если выбрано отрицательное смещение частоты передачи.
6. LOW Этот значок указывает на малую выходную мощность трансивера. Если этого значка нет, то передатчик работает с большой мощностью.
7. 888.88 Здесь индицируются частота приема/передачи, шаг сетки частот, время ограничения передачи, величина смещения частоты передачи, или CTCSS тона.
8. М Значок М указывает на режим работы с памятью.
9. 88 В режиме памяти на этих знакоместах индицируется номер канала.
10. BUSY Этот значок появляется, когда принимается сигнал и шумоподавитель открыт.
11. S-метр/Индикатор мощности Эти значки показывают относительную силу принимаемого сигнала или выходную мощность. Служит только для сведений и не является истинным индикатором чувствительности трансивера или силы принимаемого сигнала.
7. Прием
1. Включение питания
Подсоедините трансивер к источнику питания постоянного тока (13.8 В) и нажмите выключатель питания.
2. Установка уровня шумоподавителя.
Поверните регулятор против часовой стрелке до упора, затем поворачивайте его по часовой стрелке до тех пор, пока не погаснет индикатор BUSY.
3. Выбор частоты.
Вращайте ручку настройки для выбора желаемой частоты. Используйте кнопку MHz для переключения частот с шагом 1 МГц.
4. Громкость.
Вращайте регулятор громкости для установки уровня громкости.
8. Передача
1. Вращайте ручку настройки для выбора частоты передачи.
2. Нажмите и удерживайте кнопку включения передатчика РТТ - индикатор прием/передача загорится красным цветом, и говорите в микрофон.
3. Отпустите кнопку РТТ, и трансивер перейдет в режим приема.
4. Если во время передачи на индикаторе появится надпись "OFF", это значит что частота передачи находится за пределами паспортного диапазона частот.
9. Программируемые функции
9-1. Режимы приема и передачи
Режим ГПД (VFO) (Генератор плавного диапазона). Нажмите несколько раз кнопку VFO/M - трансивер будет переключаться между режимами Памяти и ГПД, Когда значок "М" горит или мигает - трансивер находится в режиме памяти. Если значка "М" нет на индикаторе - в режиме ГПД. Режим ГПД используется для изменения частоты приема/передачи при помощи основной ручки настройки. При вращении ручки рабочая частота будет увеличиваться или уменьшаться в соответствии с шагом сетки частот.
Режим памяти. Для перехода в режим памяти нажмите кнопку VFO/M. При вращении основной ручки настройки или при нажатии на кнопки UP/DOWN на микрофоне происходит переключение каналов Если в канал ничего не записано знак "М" на дисплее будет мигать.
Режим вызывного канала. Переключение в режим вызывного канала происходит по нажатию на кнопку CALL и приводит к немедленному переходу на наиболее часто применяемую частоту, заложенную в память как вызывной канал. Мигающий знак "М" показывает, что вызывной канал пустой. Запись в вызывной канал производится точно так же как и в другие каналы.
9-2. ВЫБОР ТОНОВ CTCSS
(Не прослушиваемых тонов)
Нажмите кнопку T.SQ и частота юна (в Герцах) появится на дисплее. Для того чтобы изменить тон вращайте основную ручку настройки или нажимайте кнопки UP/DOWN на микрофоне. Нажмите кнопку' VFO/M, чтобы вернуться в режим ГПД. Чтобы активизировать декодер тонов нажмите T.SQ перед тем как вернуться в режим ГПД (предварительно должна быть установлена плата декодера тонов EJ-20U).
Таблица тонов CTCSS (Гц)
67.0 69.3 71.9 74.4 77.0
79.7 82.5 85.4 88.5 91.5
948 97.4 100.0 103.5 107.2
110.9 114.8 118.8 123.0 127.3
131.8 136.5 141.3 146.2 151.4
156.7 159.8 162.2 165.5 167.9
171 3 173.8 177.3 179.9 183.5
186.2 189.9 192.8 196.6 199.5
203.5 206.5 210.7 218.1 225.7
229.1 233.6 241.8 250.3 254.1
Примечание: 69.3, 159.8, 165.5, 171.3, 177.3, 183.5, 189.9, 196.6, 199.5, 206.5, 229.1, 254.1 - новые тона, доступные в DR-130.
9-3. СКАНИРОВАНИЕ
DR-130 имеет два режима сканирования - сканирование ГПД и сканирование каналов памяти. Оба режима основаны на выдержке времени, т. е. сканирование прекращается при приеме сигнала и возобновляется через 5 секунд или сразу же после пропадания сигнала.
Сканирование ГПД
1. Этот тип сканирования охватывает весь частотный диапазон трансивера. Нажмите кнопку VFO/M для того, чтобы перейти в режим ГПД.
2. Чтобы начать сканирование нажмите и удерживайте кнопку UP или DOWN в течении 0.5 - 3 сек.
3. Чтобы сменить направление сканирования поверните основную ручку настройки в направлении противоположном сканированию.
4. Чтобы прекратить сканирование нажмите кнопку РТТ или VFO/M.
Сканирование памяти
При этом режиме сканируются каналы, записанные в память трансивера.
1. Нажмите кнопку VFO/M чтобы перейти в режим памяти.
2. Нажмите и удерживайте кнопку UP или DOWN в течение 0.5 - 3 сек. чтобы начать
сканирование.
3. Для смены направления сканирования поверните основную ручку настройки в направлении противоположном сканированию.
4. Для прекращения сканирования нажмите кнопку РТТ или VFO/M.
9-4. ПРИОРИТЕТ
Функция приорите1а на DR-13C позволяет наблюдать основной канал в течении 5 сек., затем автоматически переключается на второстепенный канал на 0,5 сек. Затем вновь возвращается на основной канал или остается на второстепенном в течении 2 сек., если на нем появился сигнал. Эта полезная функция позволяет эффективно наблюдать второстепенный канал, почти как будто у вас два приемника. Нажмите кнопку F и затем кнопку PRI для активизации этой функции. В режиме ГПД значок "Р" появится на дисплее.
Приоритет ГПД
Приоритет ГПД устанавливает основным каналом частоту ГПД. Последний выбранный канал памяти становится второстепенным каналом.
Приоритет памяти
Приоритет памяти устанавливает последний выбранный канал памяти основным каналом, а частоту ГПД - второстепенным каналом.
Приоритет Вызывного (Call) канала
Приоритет вызывного канала устанавливает основным вызывной канал, а частоту ГПД второстепенным каналом.
9-5. БЛОКИРОВКА КНОПОК
Функция блокировки кнопок делает недоступными большинство кнопок и основную ручку настройки. Нажмите кнопки F и KL для активизации блокировки кнопок. На дисплей появится знак "FL". После этого будут доступны функции; РТТ, выбор выходной мощности, мониторинг и разблокировка кнопок (При включенном приоритете "PL" будет гореть на дисплее). Для разблокирования кнопок повторите ту же последовательность нажатий, что и при блокировке.
9-6. РАЗНОС ЧАСТОТ И НАПРАВЛЕНИЕ СМЕЩЕНИЯ
Чтобы выбрать направление смещения (+ или -) и величину разноса для работы в репитерном канале нажмите кнопку F и затем кнопку ТОТ. На индикаторе появится символ "-" и величина разноса в МГц.
Вращайте основную ручку настройки или нажимайте кнопки UP/DOWN для изменения величины разноса. Эта величина может изменяться в пределах от 0 до 15.995 МГц. Нажатие кнопки F и затем кнопки ТОТ меняет направление смещения с "-" на "+". Для возврата в ГПД нажмите РТТ или VFO/M.
9-7. ПРОГРАММИРОВАНИЕ КАНАЛОВ ПАМЯТИ
Запись в память
1. В режиме ГПД установите необходимые: частоту приема, величину смещения часто ты передачи относительно частоты приема, направление смещения и инкодер/декодер не прослушиваемых тонов.
2. Нажмите кнопку F. "FUNC" появится на дисплее.
3. Пользуясь основной ручкой настройки или кнопками UP/DOWN выберите номер канала памяти.
4. Нажмите кнопку MW для записи в память.
5. Повторите операции 1 - 4 для тех каналов, которые собираетесь записать в память.
Очистка канала
1. В режиме памяти нажмите кнопку F - "FUNC" появится на дисплее.
2. Выберите номер канала основной ручкой настройки или кнопками UP/DOWN
3. Нажмите кнопку MW, и содержимое канала очистится.
Вызов из памяти
Перейдите в режим памяти. На дисплее загорится символ "М" Пользуясь кнопками
UP/DOWN или основной ручкой настройки установите номер канала.
9-8. ШАГ СЕТКИ ЧАСТОТ
DR-130 в режиме ГПД имеет возможность переключать частоты с одним из следующих шагов: 5 кГц, 10 кГц, 12.5 кГц, 15 кГц, 20 кГц, 25 кГц.
Программирование шага:
1. Нажмите кнопку F, потом кнопку CH.SP - на дисплее появится текущее значение шага сетки частот.
2. Установите желаемый шаг поворачивая основную ручку настройки или кнопками UP/DOWN.
3. Нажмите РТТ или VFO/M для возврата в режим ГПД.
9-9. МОЩНОСТЬ ПЕРЕДАТЧИКА
DR-130 имеет два уровня мощности передатчика: высокую (15 Вт) и низкую (1 Вт). Для смены выходной мощности нажмите кнопку F, потом кнопку MHz.
9-10. ТОНАЛЬНЫЙ ИМПУЛЬС 1750 Гц
Для активизации тонального импульса включите питание трансивера, удерживая в нажатом состоянии кнопку CALL.
Для передачи тонального импульса в эфир нажмите кнопку CALL. При активизированном тональном импульсе кнопка CALL служит для передачи тонального импульса, а не для вызова вызывного канала.
Для деактивизации тонального импульса включите питание трансивера, удерживая в нажатом состоянии кнопку CALL. (CTCSS тон не передается в эфир во время передачи тонального импульса, если не установлена плата EJ-20U)
10. Остальные функции
10-1. Таймер ограничения времени передачи (ТОТ)
Чтобы защитить DR-130 от слишком длительной передачи, в трансивере существует таймер ограничения времени передачи (от 0 до 450 сек.).
Для того чтобы задать время, нажмите кнопку ТОГ и на индикаторе появится время в секундах. Пользуясь основной ручкой настройки или кнопками UP/DOWN установите желаемое время. Нажмите кнопку VFO/M, чтобы вернуться в режим ГПД или памяти
10-2. Реверс(REV)
Применение этой функции меняет местами частоту приема и частоту передачи. Это полезно для определения вести ли передачу в полудуплексе (через репитер) или в симплексе.
10-3. Мониторинг
Для того чтобы принудительно открыть шумоподавитель, нажмите и удерживайте кнопку F более 0.5 сек. Это даст возможность прослушивать слабый сигнал. Отпустите кнопку F, чтобы шумоподавитель закрылся
10-4. Звуковой сигнал
Для выключения звуковых сигналов, удерживая в нажатом состоянии кнопку VFO/M включите питание трансивера. Для включения звуковых сигналов повторите ту же процедуру.
10-5. Сброс в заводские установки
Чтобы сбросить память трансивера в заводские установки, включите питание трансивера. удерживая в нажатом состоянии кнопку F. После этой процедуры все каналы памяти будут стерты и все Функции возвращены в заводские установки.

========================================================================

Скачать Или это DJ 191- 491 на русском

НАПРИМЕР ВОТ ЭТО У ВСЕХ У КОГО НЕ СПРАШИВАЛ  НЕ У КОГО НЕТ  А DR 130 ЕСТЬ И ПОЛЬЗОВАТЬСЯ ДО КОНЦА НЕ УМЕЮТ

+1

19

DR 130

+1

20

Раскрытие Yaesu VX-120                                                                                                                                                                       Снимаете батарею - под ней должно быть окошко заклеенное. Снимаете с него наклейку, там плата. На плате должны быть две перемычки (два крошечных нулевых чип-резистора). Один из них может быть изначально не установлен. Нужно аккуратно отпаять. Наклеить обратно наклейку, вернуть батарею на место. Потом нажать PTT и кнопку подсветки и, не отпуская их, включить станцию. Крутить валкодер - установить "ALLRST" (полный сброс) - и нажать "F". Все.                                                                                                                                                                                                                                                           Открытые станции 137-174 МГц - тип B3. Должен быть указан на коробке.

+1

21

Yaesu VX-5 - снятие блокировки
Фирма Yaesu выпускает данную модель радиолюбительского трансивера вот уже 6 лет с 1998 года. Эта модель заслужила популярность у    радиолюбителей благодоря её функциональной оснащенности, прочному корпусу из аллюминия и широкому диапазону принимаемых частот.
Радиостанция Yaesu VX-5R - современный, портативный 5 ваттный многодиапазонный трансивер с большим набором функций, широким диапазономприема укомплектованный литиевым аккумулятором. Наиболее близкий функциональный родственник - FT-50R. VX-5R имеет много особенностей и функций не описанных в инструкции о которых и будет рассказано ниже. Список основных функций радиостанции VX-5R приведен в конце страницы.
Поколение радиостанции может быть определено по первой цифре серийного номера:
7Axxxxxx - 7Zxxxxxx - первое поколение (медленное декодирование CTCSS);
8Axxxxxx - 8Zxxxxxx - второе поколение (медленное декодирование CTCSS);
9Axxxxxx - 9Zxxxxxx - третье поколение;
0Axxxxxx - 0Zxxxxxx - третье поколение;
1Axxxxxx - 1Zxxxxxx - третье поколение (немного изменена плата процессора);
2Axxxxxx - 2Zxxxxxx - третье поколение.
Радиостанции первого и второго поколений аналогичны и отличаются от третьего медленной скоростью опознавания CTCSS (в режиме монитора и сканирования) и положением перемычек определяющих конфигурацию. Перемычки расположены в батарейном отсеке под крышкой модуля барометра и установлены так XXXOOOXX (1-2 поколение) или так XXXOOXXX (3 поколение), где
X и O соответствует незамкнутому и замкнутому положению.

Расширение диапазона передачи.
Возможны три режима работы любительский (144 - 146 МГц, 430 - 440 МГц), расширенный (140 - 174 МГц, 420 - 470 МГц) и широкий (108 - 222 МГц, 300 - 580 МГц). Для работы в любительском режиме ничего перепаивать не нужно - включил и работай.Для работы в расширенный режим перемычки должны выглядеть так XXXXOOXX. Для работы в широком режиме перемычки должны выглядеть так XXXXXOXX. После перестановки перемычек нужно сделать перезапуск процессора радиостанции (Pwr-Mr-VFO-4) при этом все каналы в памяти будут обнулены.
Назначение перемычек следующее (слева направо):
1 - неизвестно.
2 - диапазон приема. При закрытой только любительский диапазон,
при открытой комбинация клавиш BAND+HM/RV+TXPO при включении
радиостанции переключает диапазон приема с любительского на
широкий и обратно. Может иметь внутренний шунт.
3 - блокировка диапазона 800/900 МГц. В американской версии эта
перемычка имеет внутренний шунт и диод; по некоторым сведениям
частоты 800/900 МГц заблокированы на уровне процессора.
4 - когда открыта - расширенный режим работы на передачу.
5 - когда открыта - широкий режим работы на передачу.
6,7,8 - код страны. XXX-Япония, OOX-Европа, OXX-США,
OXO-Германия, XOX-Азия.
8 - когда закрыта запрещает передачу на 50 и назначает репитерный
сдвиг на частоты 145.6-145.8 и 438.5-439.425 (в американской версии не работает).
Недокументированные функции
Установка приоритетного канала - в режиме memory удерживать
клавишу (FW) 1 сек., выбрать нужную ячейку памяти и нажать
клавишу (BAND). Справа от номера канала появиться буква "P".
Замеченные недостатки
- при переноске в кармане иногда можно случайно нажать кнопку
вкл/выкл или подсветку;
- длинная жесткая антенна, которая ко второму году в основном
летней эксплуатации вконец разболтала разъем так что отпаялся
центральный контакт. Для восстановления пришлось снимать две из
трех плат и отсоединять гибкий шлейф от них, конструкция которого
оказалась очень нежной и боковые защелки на двух из трех
разъемах просто отломались. Шлейф однако, держится и без них,
посмотрим что будет в дальнейшем.

Характеристики VX5R
Частоты
прием: 0.5-16 MHz, 48-729 MHz , 800-999 MHz;
передача 144-148 MHz, 430-450 MHz,50-54 MHz (некоторые
варианты)
Шаг сетки 5/9/10/12,5/15/20/25/50/100 kHz;

Мощность 5/4,5 Вт (144/430 MHz)
Функции
220 каналов памяти;
10 каналов погоды;
алюминиевый корпус;
прием AM/FM/WFM;
CTCSS кодер/декодер, (DCS);
клавиатура с подсветкой;
автоопределение зоны радиовидимости;
8 Character Alpha Numeric Display;
Time Out Timer (TOT);
двустрочный, матричный дисплей;
Smart Search;
анализатор спекра;
термометр;
барометр/высотомер (опция);
автовыключение питания;
программирование с компьютера;
литиевая батарея большой емкости;
9 ячеек DTMF кода (до 16 цифр каждая);[/align]

+1

22

Как сделать модификацию Alan 48 excel, имеющего 40 каналов и переключение FM/AM.

Станция имела 40 каналов FM/AM, после модификации стала 400 каналов FM/AM и частотным диапазоном 25.615-30.105 МГц FM и AM.

Это получилось благодаря припаиванию и отпаиванию некоторых перемычек, их 4 штуки позади дисплея, увидите, когда откроете крышку. Условно назовем их s1, s2, s3 и s4. Установки были такими:

S1 открыт
S2 запаян
S3 открыт
S4 запаян

s4 отвечает за включение/выключение режимов AM/FM. Если откроете s2 и запаяете s1 тогда все будет в порядке. Новые установки будут такие:

S1 запаян
S2 открыт
S3 открыт
S4 запаян

Тоесть 400 каналов FM/AM с частотным диапазоном 25.615-30.105 МГц, модуляции FM и AM.

+1

23

Yaesu VX-7R - снятие блокировки
Радиостанции продаются с принудительно ограниченными диапазонами на прием и передачу, точные границы которых зависят от правил региона, для которого предназначенна конкретная партия. Как правило - на передачу открыты только региональные радиолюбительские частоты.
Версии:
TYP: A1 - Японская
TYP: A2 - США
TYP: C2 - Европейская
TYP: B1, B2, B3 - различные свободно-конфигурируемые версии, последняя - максимально раскрытая на прием и передачу.
Версия указывается на наклейке на коробке радиостанции:
Нижеследующая модификация была проверена на версии С2, хотя скорее всего сработает и для других.                                                      Перечень требуемых к удалению перемычек на типах С2 и B3 разные. То, что раскрывает С2, наоборот "удавляет" B3.

1. Снять аккумулятор, отклеить черную пластину, закрывающую гнездо для установки барометра (если барометр установлен, его необходимо аккуратно снять).

2. Найти ряд из 8 перемычек. Некоторые из них соединены пайкой. Перемычки пронумерованы от 1 до 8:

3. Острым твердым ножом или резаком или паяльником надо аккуратно разделить все перемычки, за исключением 3-й.

4. После этого радиостанция собирается в обратном порядке и полностью перезагружается удержанием в момент включения кнопок MON/F + HM/RV + Internet Key.

На экране при этом должен появится логотип Vertex, а не Yaesu. Теперь радио должно передавать на 40 - 224.995 и 300-579.995 Мгц.

0

24

Yaesu VX-1R :: раскрытие на передачу
1. Снять аккумулятор

2. Развинтить три черных винта.

3. Аккуратно разделить корпус.

4. Найти в верхнем левом углу платы (около верньера) ряд из 6 перемычек (0 и 1 выше остальных):

5. Аккуратно спаять перемычки 0 и 1 (если они не еще спаяны)

6. Собрать радиостанцию.

7. Включить радиостанцию удерживая кнопки M/V и AR. Когда на дисплее появится надпись INI? F - нажать кнопку F/w.

Если все нормально, станция теперь может работать на передачу в диапазоне 137 - 175 и 410 - 470 МГц.                                                                                                    1. Технические характеристики

Общие

Диапазон частот
Передача:
144-146 или 144-148 МГц
430-440 или 430-450 МГц

Прием
Диапазоны
частот :
0.5 – 1.7 МГц (BC BAND)
76 – 108 МГц 9FM)
108 – 137 МГц (AIR)
137 – 170 МГц (V-HAM)
170 – 222 МГц (VHF-TV)
222 – 420 МГц (ACT1 – Action Band 1)
420 – 470 МГц (U-HAM)
470 – 800 МГц (UHF-TV)
800 – 999 МГц (ACT2 – сотовый диапазон заблокирован )

0

25

Yaesu VX-2R :: раскрытие на передачу                                                                                                                                       Радиостанции поставляются с ограниченными диапазонами передачи, точные границы которых зависят от версии. Нижеследующая процедура позволяет раскрыть диапазон до максимально возможного.

1. Снять аккумулятор.

2. Аккуратно отклеить серую наклейку, закрывающую технологическое отверстие в корпусе:

3. На видимом через отверстие участке платы находится два ряда перемычек. В верхнем ряду, 4-я слева (1-я справа) спаяна.
Необходимо аккуратно распаять ее или разделить резаком или ножом. Старайтесь не повредить плату и не допустить падения остатков припоя внутрь корпуса.

4. Наклеить ярлык обратно, собрать радиостанцию.

5. Включить радиостанцию удерживая кнопки Band, H/L и VM. Нажать кнопку F/w. Произойдет перезагрузка станции.

Если все нормально, станция теперь может работать на передачу в диапазоне 120-220 и 300-555 МГц.

+1

26

Yaesu VX-3R :: раскрытие на передачу                                                                                                                                        Модификация MARS/CAP заключается в удалении 1 резистора и перезагрузке станции.
Резистор коричневого (иногда черного) цвета, ориентирован вертикально. Находится в аккумуляторном отсеке под черной пластиковой заглушкой.
Перезагрузка:
Внимание! Будут удалены все настройки и каналы памяти.

1. Выключить

2. Зажать [MODE] + [V/M] и включить.

3. Нажать [F/W]

Всё. Должна передавать на 140-174 и 420-470 МГц.

+1

27

Yaesu VX-8R :: раскрытие диапазона при работе на передачу                                                                                                    1. Включите питание;
2. Перейдите в режим SET;
3. #21 CWID;
4. CWID (ON);
5. Нажмите «MODE»;
6. Поворотом «DIAL» выберите «A», нажмите «MODE»;
7. Поворотом «DIAL» выберите «H», нажмите «MODE»;
8. Тем же манером наберите в результате «AH029M»;
9. Нажмите «SET» чтобы выйти из режима установки;
10. Выключите питание;
11. Удерживая нажатыми «HM/RV» и «MENU» включите питание;
12. Поворотом «DIAL» выберите MODE ***;
13. Нажмите «Function/w»;
14. Выключите питание;
15. Включите питание.

После выполнения этих манипуляций диапазоны частот на передачу установятся такие:

120...173,995 МГц, 220...221,995 МГц, 400...469,995 МГц и 300...576 МГц

Не забудьте, что содержимое памяти теряется при любой подобной смене настроек.

Дополнение к инструкции:
Перед описанными действиями перезагрузите станцию.

0

28

Yaesu FT-817ND -- раскрытие диапазона на передачу

1) Запаять четыре (ближних к электролитическому конденсатору) перемычки.
2) Распаять пять (остальных) перемычек.
3) ОбRESETить станцию.
4) Удерживая HOME, включить питание нажатием PWR.
Расположение перемычек показано на фотографии

0

29

Yaesu FT-8900R == раскрытие диапазонов на приём и передачу
1. Выключите трансивер и снимите верхнюю крышку кожуха выкрутив все восемь винтов;

2. Отсоедините кабель динамика и отложите верхнюю крышку в сторону;

3. В качестве ориентира найдите на плате модуля MAIN Unit микросхему центрального микропроцессора – это самая большая микросхема на плате, к которой сверху приклеен маленький цилиндрический кварцевый резонатор (см. в левом углу платы у её обращенного к передней панели края);

4. Слева от этой микросхемы, у самой левой кромки платы модуля MAIN Unit, вы увидите ряд из восьми пар контактных площадок под установку SMD-перемычек (SMD-резисторов с нулевым сопротивлением). Но запаяны там лишь две крайние: ближайшая к лицевой панели трансивера и ближайшая к его тыльной стороне;

5. Небольшим паяльником удалите ближайшую к передней панели трансивера SMD-перемычку;

6. Соберите трансивер в обратном порядке. Когда вы его снова включите, то произойдёт автоматический сброс трансивера.

Новые границы диапазонов при работе на передачу будут теперь следующие: 150..170 МГц, 450..470 МГц и т.д.

Расположение микросхемы центрального микропроцессора Q1084 на плате модуля MAIN Unit выделено синим цветом на приведенном ниже рисунке (квадрат A5):

Хорошо видны контактные площадки под SMD-резисторы с нулевым сопротивлением R1376..R1383. Ближайший к тыльной стороне – это R1383, а ближайший к лицевой панели – это R1376

0

30

Standard C510 :: Раскрытие на прием и передачу
Для раскрытия на передачу нужно удалить резистор RD90, который находится возле процессора (см. фото ниже)

После данной модификации диапазон RX и TX будет следующий:

Показания на дисплее
100 - 200МГц 100 - 192МГц(RX) 110 - 170МГц(TX)
300 - 400МГц 335 - 400МГц(RX)
400 - 520МГц 400 - 491МГц(RX) 400 - 468МГц(TX)
700 - 1000МГц (с пробелами) 700 - 823МГц(RX), 850 - 868МГц(RX), 896 - 959МГц(RX)

+1
